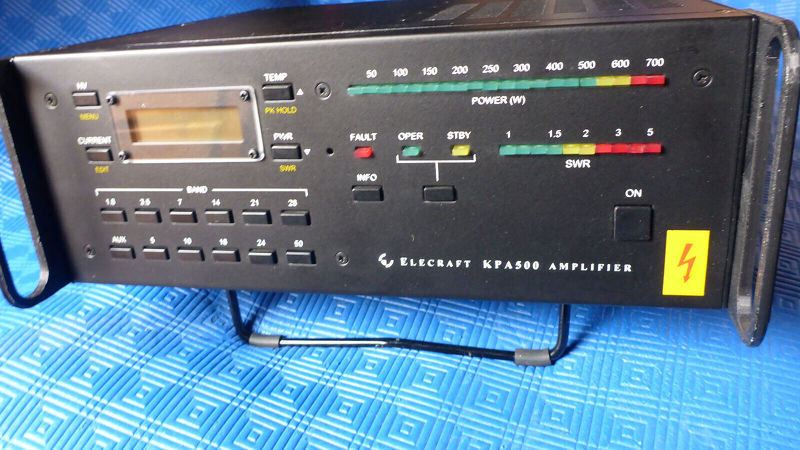

Elecraft KPA500 Universelle 500W PA

Auf die Dauer hilft nur Power

Jeder muss mal eine Endstufe gegabt haben !!

Doch nun mach ich doch fast Alles mit wenig Power und die Endstufe wir nicht Benutzt.

Sie lässt sich mit Jedem KW- Gerät von 160 - 6m betreiben.

Daten und jede menge Infos gibtŽs noch alles im Netz.

Für mich damals Kaufgrund:

Passte zum K3. Ringkerntrafo, kein Schaltnetzteil.

Leise, Lüfter läuft kaum.

Griffe von 3D Druck

Beschreibung:

Ein 500 Watt Halbleiter Linearverstärker der sich perfekt in deine Station integriert. Mit exakt der gleichen Größe wie dein K3/K3S ergänzt er deinen K3/K3S und P3 zu kompletten K-Line.

Die KPA 500 deckt alle Bänder von 160m bis 6m ab. Die Bandumschaltung erfolgt automatisch durch Frequenzmessung, so dass auch jeder andere Steuersender eingesetzt werden kann. Die KPA500 verfügt über eine alphanumerische Statusanzeige, helle LED Balkenanzeigen für Leistung und SWR und ein internes, überdimensioniertes Linear-Netzteil. Die Bandwahltaster der KPA500 können auch den Bandwechsel beim K3 besorgen, durch die Fähigkeit des K3 für jedes Band eine beliebig einstellbare Steuerleistung zu speichern, kann der Bandwechsel vollzogen werden ohne dass die Leistung neu eingestellt werden muss.

Die Einsatzmöglichkeit der KPA500 ist jedoch nicht auf den K3 beschränkt, sie ist mit nahezu jedem Transceiver kompatibel. Es werden nur eine PTT Leitung und Steuerleistung benötigt um die KPA500 inklusive automatischem Bandwechsel betreiben zu können.

KPA500:

500W, kompakt, Halbleiter FET Verstärker für 160-6 m

Exakt die gleiche Größe wie der K3

Nur 12 kg

Internes geräuscharmes Linear-Netzteil: 100-120V und 200-240 VAC, 50/60 Hz Betrieb möglich.

Dauerbetrieb

Robuste, klassische Schaltung mit Hart- und Software Fehlererkennung.

Intelligentes, zeitweiliges Zurückfahren der Leistung um 2,5dB wenn die Steuerleistung oder das SWR zu hoch ist.

Ermöglicht eine schnelle Änderung der Steuerleistung ohne die PA auszuschalten. Die PA fährt automatisch auf die volle Leistung hoch, wenn die Fehlerbedingung beseitigt ist.

Extrem hohe Steuerleistung oder SWR schalten die PA sicher in bereitschaftsstellung.

Arbeitet mit jedem Transceiver, der PTT gegen Masse schalten kann und Steuerleistung zur Verfügung stellt.

Sehr schneller QSK Betrieb möglich. Geräuschlose Sende- Empfangsumschaltung durch Dioden.

Automatische Bandumschaltung durch sehr schnelle Frequenzmessung der anliegenden Steuerleistung. Für den vollautomatischen Betrieb werden nur PTT und HF benötigt.

Kann die Banddaten der meisten Transceiver verarbeiten, die Banddaten bereit stellen.

Komplett fernsteuerbar

Temperaturgesteuerter 6-stufige Ventilator,.

Erweiterte Integration in den K3, wenn das optionale KPAK3AUX benutzt wird:

o KPA500 Band-taster steuern K3 Band und Steuerleistung

o Band-Daten werden zur KPA500 übermittelt, bevor Steuerleistung hochgefahren wird.

o PTT integriert, kein separates PTT Kabel nötig

o De5 K3 detektiert den Status der KPA500 (operate/standby) und schaltet entsprechend dem Status zwischen zwei gespeicherten Leistungen pro Band um.

Neue Eigenschaften direkt über das Internet: Die Erweiterung der Firmware der KPA500 ist wie beim K3 und P3 direkt und einfach mit Hilfe der KPA500 Utility Software über das Internet möglich. Die Software prüft automatisch, ob auf dem Elecraft eine neuere Firmware Version bereit gestellt wurde. Downloads werden schnell über die RS232 Schnittstelle der KPA500 erledigt. Ein betriebssicherer USB zu RS232 Converter ist verfügbar.
